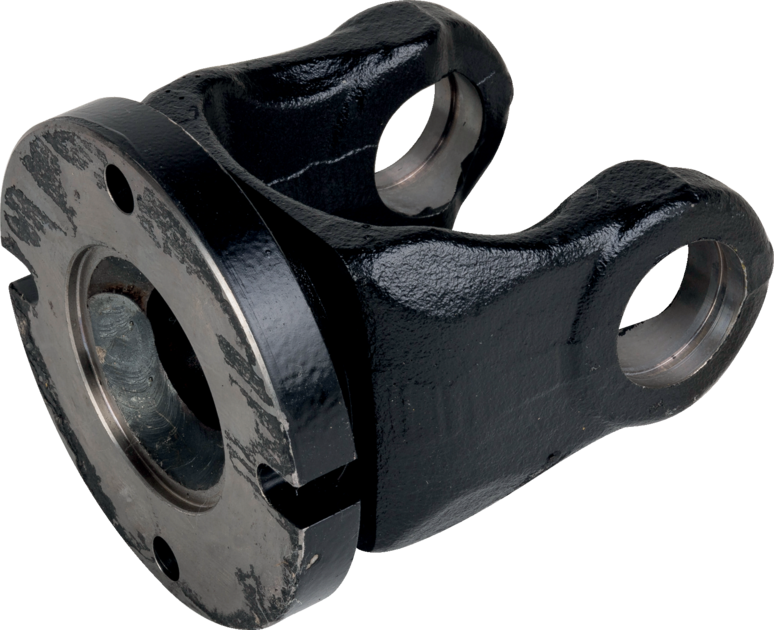

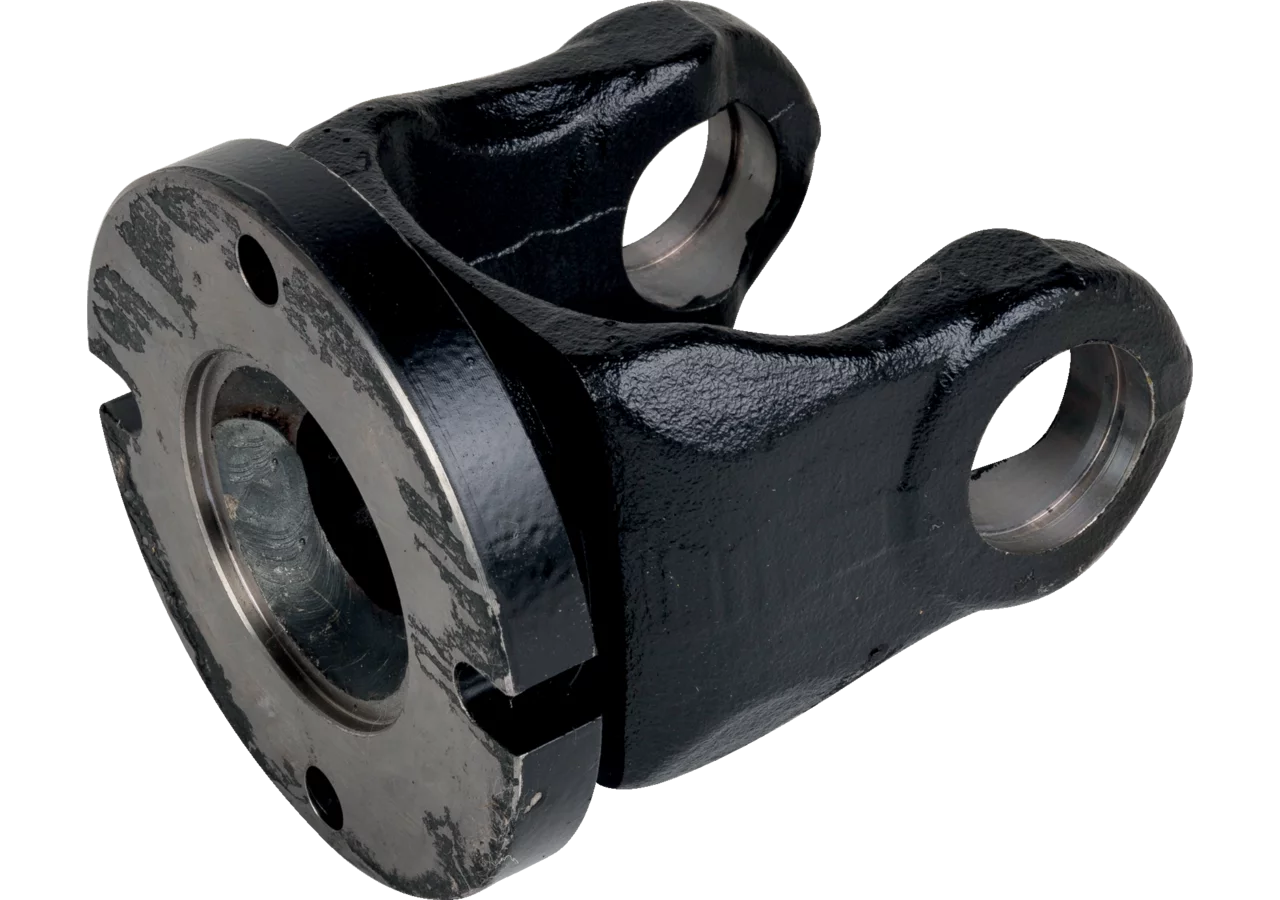

Weasler Flanschgabel AB4, AW21, AD 90 mm, 4 Bohrungen

Weasler Flanschgabel für Standardgelenkwellen – Baugröße AB4 / AW21

Diese Flanschgabel von Weasler ist für den Einsatz an Standardgelenkwellen ausgelegt und entspricht der Baugröße AB4 bzw. AW21 nach Weasler-Klassifikation. Die äquivalenten Baugrößen anderer Hersteller sind A4 (Bondioli & Pavesi) sowie 2300 (Walterscheid), sodass eine breite Kompatibilität mit gängigen Gelenkwellensystemen gegeben ist.

Der Außendurchmesser beträgt 90 mm, der Innendurchmesser (d2) 57 mm. Das Innengewinde hat einen Wert von 47. Die Flanschgabel verfügt über 4 Befestigungslöcher auf einem Lochkreis von 74,5 mm. Weitere Abmessungen: Breite 74,6 mm, Länge 78 mm, Maß A 27 mm, Maß C 83 mm.

• Außendurchmesser: 90 mm
• Innendurchmesser (d2): 57 mm
• Innengewinde: 47
• Anzahl Befestigungslöcher: 4
• Lochkreis (LK): 74,5 mm
• Breite: 74,6 mm
• Länge: 78 mm
• Maß A: 27 mm
• Maß C: 83 mm
• Baugröße Bondioli & Pavesi: A4
• Baugröße Walterscheid: 2300
• Baugröße Weasler: AW21, AB4

Lieferumfang: 1 Stück Flanschgabel.
