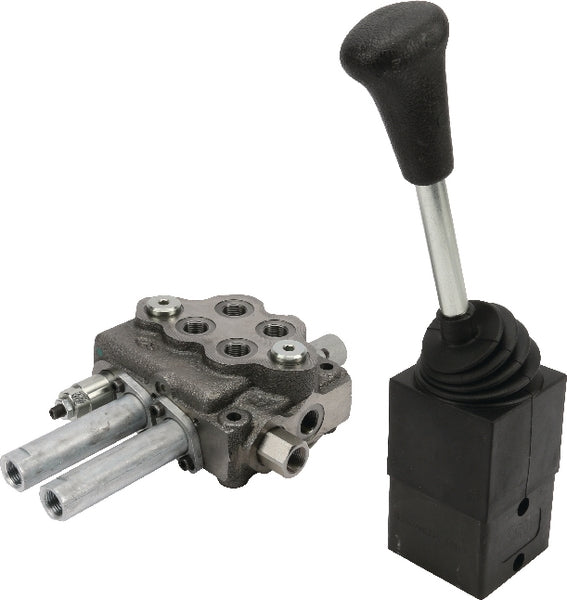

Dieses handbetätigte Steuerventil von Walvoil mit der Herstellernummer 18-513-AE ist ein 2-Sektionen-Ventil der Serie SD5 in Monoblockbauweise. Es ist für einen maximalen Volumenstrom von 45 l/min und einen maximalen Betriebsdruck von 315 bar ausgelegt. Vor dem Kauf sollten Sie den Typenschlüssel SD5/2-P(KG3-120)/18L/5DY13NZL/AE und die Anschlussgewinde (BSP, 3/8 Inch) vergleichen.
Artikel- und Vergleichsnummern
| Herstellernummer | 18-513-AE (Schreibweisen: 18513AE, 18 513 AE) |
| Artikelnummer | SD52003AEKIT |
Technische Daten
| Marke | Walvoil |
| Maximaler Volumenstrom | 45 l/min |
| Anzahl der Abschnitte | 2 |
| Typ Betätigung | Handbetätigt |
| Spulen und Sperren von Code | 1-8 + 5DY-13NZ |
| Option Auslassöffnung | Druckweiterleitung |
| Druckanschluss P - Gewindedurchmesser | 3/8 Inch |
| Druckanschluss P - Gewindetyp | BSP |
| Arbeitsöffnungen Gewindedurchmesser | 3/8 Inch |
| Arbeitsöffnungen Gewindetyp | BSP |
| Tankanschluss T - Gewindedurchmesser | 3/8 Inch |
| Tankanschluss T - Gewindetyp | BSP |
| Ventil-Serie | SD5 |
| Typenschlüssel | SD5/2-P(KG3-120)/18L/5DY13NZL/AE |
| Max. Betriebsdruck | 315 bar |
| Druckbegrenzungsventil | 50-220 bar |
| Maximaler Druck in der Rücklaufleitung | 25 bar |
| Einstellungstyp | Innensechskantschraube |
| Dichtungsmaterial | Nitrilkautschuk [NBR] |
| Max. Leckage | 3 cm³/min |
| Min. Medientemperatur | -20 °C |
| Max. Medientemperatur | 80 °C |
| Zusätzliche Informationen | Die einzelnen Sektionen sind in der „P“ Leitung nicht mit einem Rückschlagventil abgesichert! |
| Verstellart | Innensechskantschraube |
| Material Dichtungen | Nitrilkautschuk (NBR) |
| PL & ST | 1-8 x 5-13 |
| Ausführung | 2 Sektionen (Monoblockbauweise) |
Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.
Kontaktformular
Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.
Infos zu unseren Versandtarifen finden Sie hier.
Häufig gestellte Fragen
Welche Herstellernummer hat das Ventil?
Die Herstellernummer lautet 18-513-AE.
Welche Anschlussgewinde hat das Ventil?
Druckanschluss P, Arbeitsöffnungen und Tankanschluss T haben jeweils 3/8 Inch BSP.
Welcher Betriebsdruck und Volumenstrom sind angegeben?
Der maximale Betriebsdruck beträgt 315 bar, der maximale Volumenstrom 45 l/min.
