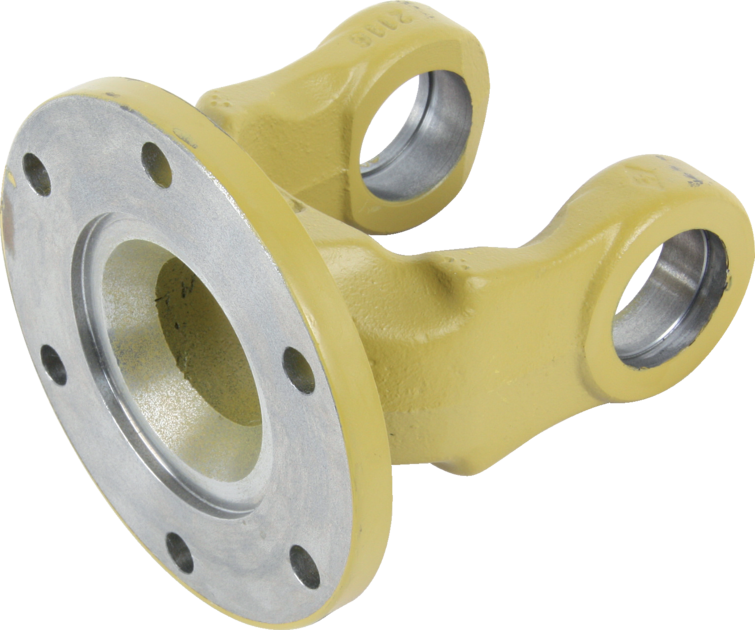

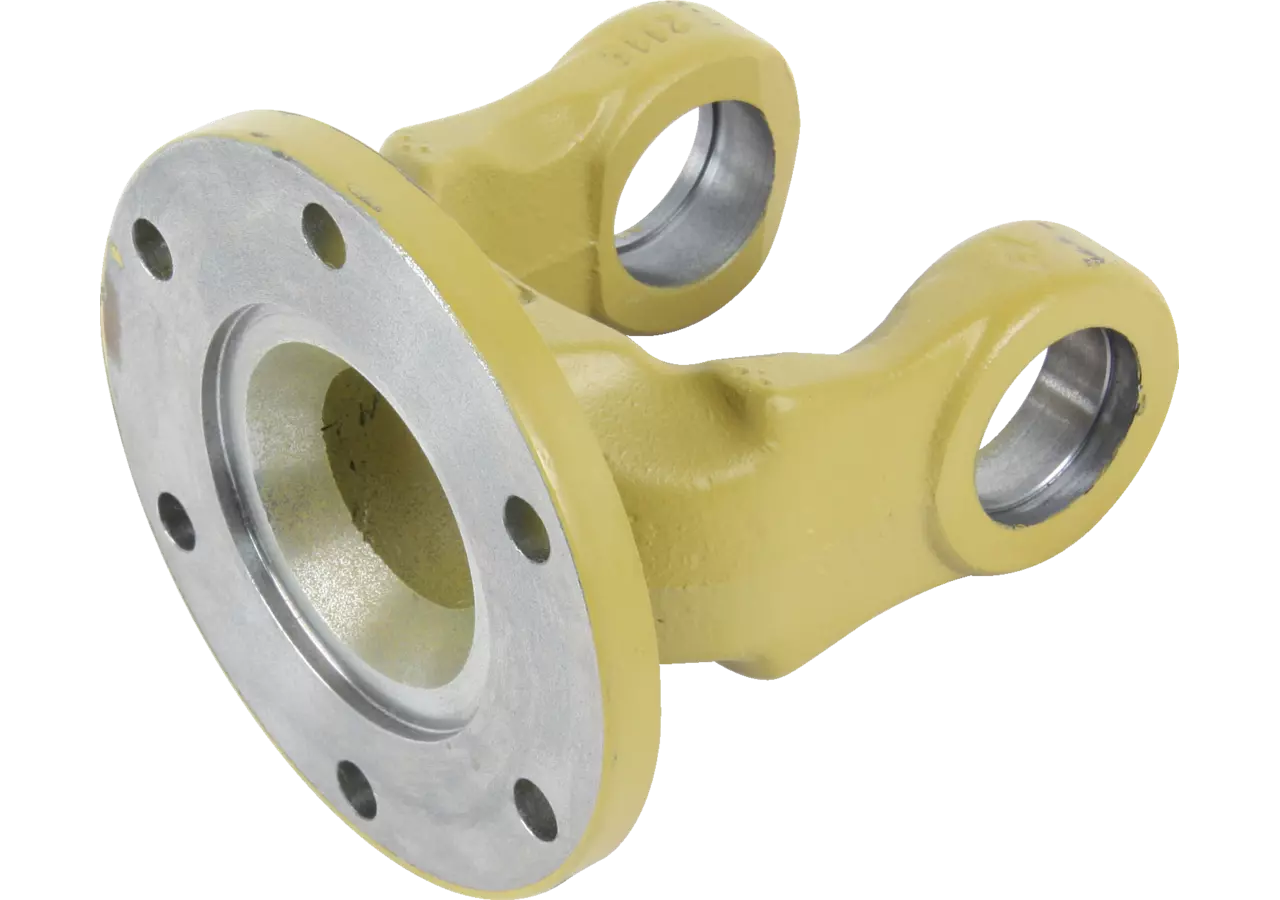

Walterscheid Flanschgabel W2300 21.16.00 AD 100 mm, 6 Bohrungen 8,2 mm

Walterscheid Flanschgabel für Standardgelenkwellen der Baugröße 2300

Diese Flanschgabel von Walterscheid ist als Außengabel für Standardgelenkwellen der Baugröße 2300 ausgelegt. Mit einem Außendurchmesser von 100 mm und einem Lochkreis von 84 mm verfügt sie über 6 gleichmäßig angeordnete Befestigungsbohrungen mit einem Durchmesser von jeweils 8,2 mm. Der zweite Außendurchmesser (D2) beträgt 57 mm.

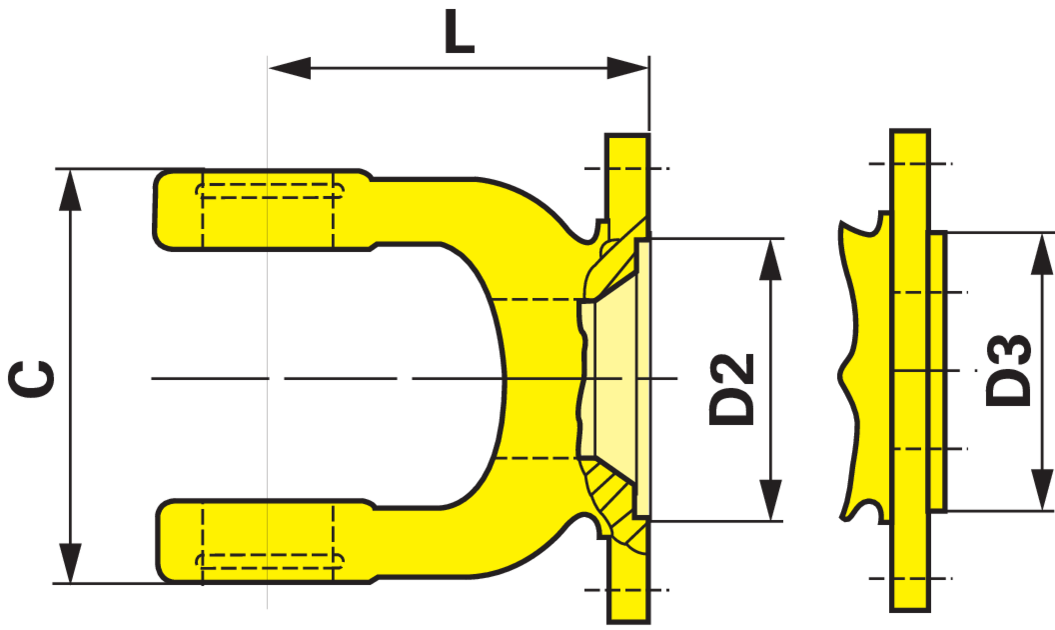

Die wichtigsten Abmessungen im Überblick: Maß A beträgt 27 mm, Maß C 84 mm, die Breite liegt bei 75 mm und die Länge bei 78 mm. Diese präzisen Maße ermöglichen eine passgenaue Montage als Ersatzteil an Gelenkwellen der Baugröße Walterscheid 2300.

• Baugröße Walterscheid: 2300
• Außendurchmesser (AD): 100 mm
• Außendurchmesser 2 (D2): 57 mm
• Bohrungsdurchmesser (d2): 8,2 mm
• Anzahl Befestigungslöcher: 6
• Lochkreis (LK): 84 mm
• Maß A: 27 mm
• Maß C: 84 mm
• Breite: 75 mm
• Länge: 78 mm

Lieferumfang: 1 Stück Flanschgabel.
