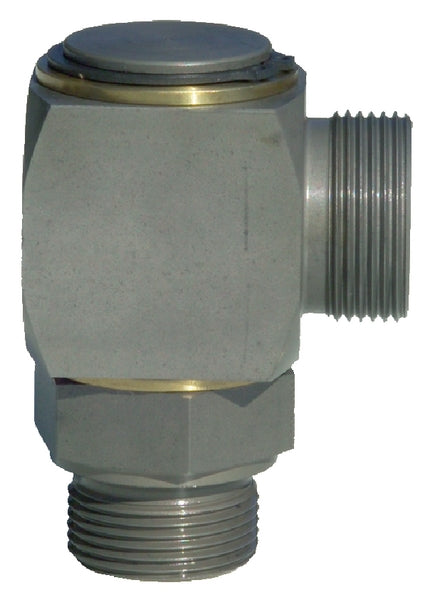

Diese 90°-Drehkupplung von Voss hat auf der einen Seite ein Außengewinde M24 für Anschluss 1 (Rohrdurchmesser 16 mm, Typ 16S) und auf der anderen Seite ein Außengewinde M22 für Anschluss 2. Für die Auswahl sind vor allem die Gewindedurchmesser und die Schlüsselweiten von 27 mm bzw. 30 mm entscheidend, außerdem der Max. Betriebsdruck von 400 bar.

Artikel- und Vergleichsnummern

Artikelnummer DGWEV16SM22

Technische Daten

Marke Voss
Form Bogen, 90°
Anschluss 1, Typ Gewinde
Anschluss 1, Typ - Aussengewinde/Innengewinde male
Anschluss 1 16S
Durchmesser Anschluss Nr1 mm 16 mm
Anschluss 1, Gewindedurchmesser M24
Gewindelänge Anschluss Nr. 1 14 mm
Anschluss 1, Gewindesteigung 1,50 mm
Anschluss 1, Gewindetyp Metrisch
Schlüsselweite Anschluss Nr. 1 27,0 mm
Abstand Anschluss Mitte bis Ende 42,5 mm
Anschluss 2, Typ Gewinde
Anschluss 2, Gewindedurchmesser M22
Anschluss 2, Gewindesteigung 1,50 mm
Anschluss 2, Schlüssel-/Schraubenschlüsselgröße 30,0 mm
Abstand Anschluss 24,5 mm
Abstand von Anschlussmitte zu Einsatz 33,5 mm
DIN-Norm 2401, 259, 2353, 228, 3852
Körpergröße 58,5 mm
Oberflächenbehandlung Zink-Nickel
Max. Betriebsdruck 400 bar
Norm DIN 2353, Einschraubgewinde nach DIN-ISO 228 (R, DIN259), Dichtkante Form E nach DIN 3852

Lieferumfang

  • 1 Stück

Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.

Kontaktformular

Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.

Infos zu unseren Versandtarifen finden Sie hier.

Häufig gestellte Fragen

Welche Gewinde hat die Drehkupplung?

Anschluss 1 hat ein metrisches Außengewinde M24 mit 1,50 mm Steigung, Anschluss 2 ein Außengewinde M22 mit 1,50 mm Steigung.

Welche Schlüsselweiten benötigt man?

Für Anschluss 1 ist die Schlüsselweite 27,0 mm, für Anschluss 2 30,0 mm.
