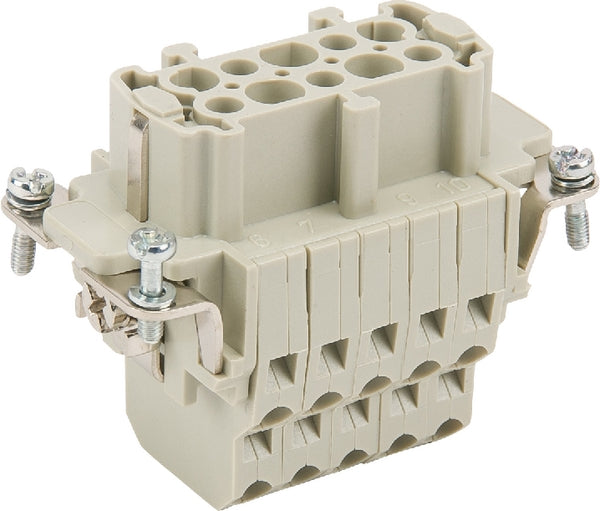

Dieser Buchseneinsatz von Harting mit der Herstellernummer 09330102772 gehört zur HAN-ESS-Serie und verfügt über 10 Pole mit Käfigzugfederanschluss. Er eignet sich für Steckverbinder mit 10-poligen Leistungskontakten und hat einen Nennstrom von 16 A bei 500 V Nennspannung. Vor dem Kauf lohnt sich der Blick auf die Maße von 34 × 63,8 × 49,6 mm.
Artikel- und Vergleichsnummern
| Herstellernummer | 09330102772 |
| EAN | 5713140051126 |
Technische Daten
| Marke | Harting |
| Anzahl der Leistungskontakte | 10 |
| Anzahl der Pole | 10 |
| Durchmesser Steckkontakt | 2,5 mm |
| Serie | HAN ESS |
| Material Steckverbindereinsatz | Polykarbonat |
| Nennspannung | 500 V |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Elektroanschlusstyp | Federklemmverbindung |
| Material Kontaktfläche | Silver |
| Material des Kontakteinsatzes | Thermoplast |
| Kontakt zum Material | Andere Kupferlegierungen |
| Breite | 34 mm |
| Höhe | 63,8 mm |
| Tiefe | 49,6 mm |
| Kontakteinsatz ohne Kontakte | Nein |
| Kontaktart | Bus |
| Nennstrom In | 16 A |
| Umgebungstemperatur | -40.0-125.0 °C |
| Betriebstemperatur | -40-125 °C |
| Rated surge voltage | 6 kV |
| Mit Drahtschutz | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14-2.50 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.14-2.50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14-2.50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.14-2.50 mm² |
| Amerikanischer Kabelquerschnittscode | 26-14 |
| Entflammbarkeitsklasse des Isoliermaterials nach UL94 | V0 |
| Schutzleiter | Ja |
| Min. Anzahl der Einfügezyklen | 500 |
Lieferumfang
- 1 Stück
Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.
Kontaktformular
Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.
Infos zu unseren Versandtarifen finden Sie hier.
Häufig gestellte Fragen
Wie viele Pole hat der Buchseneinsatz?
Der Buchseneinsatz hat 10 Pole mit 10 Leistungskontakten.
Welcher Nennstrom und welche Nennspannung sind angegeben?
Der Nennstrom beträgt 16 A, die Nennspannung 500 V.
