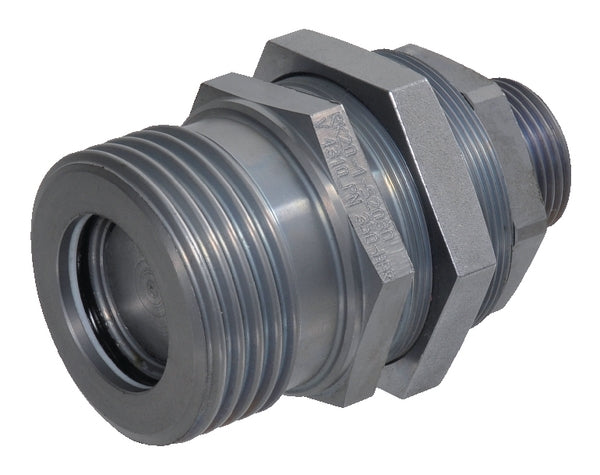

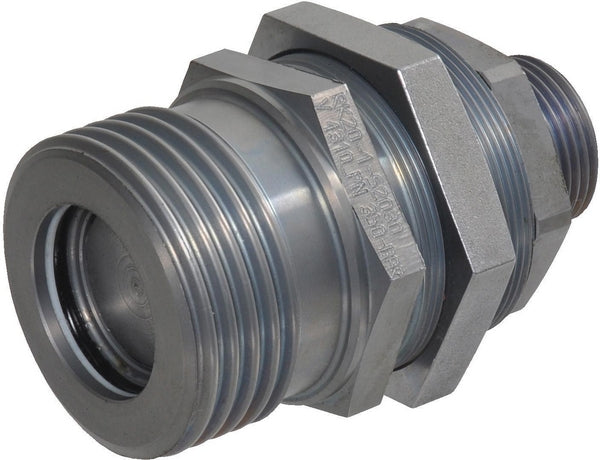

Diese Kupplungsmuffe der Serie RS von DNP ist ein Markenprodukt für hydraulische Schnellkupplungen mit Schraubverriegelung. Der Anschluss 2 ist ein metrisches Außengewinde M42 x 2,00 mm mit Typenschlüssel 30S, der Anschluss 1 eine Schnellkupplung mit Innengewinde. Für die Auswahl entscheidend sind Gewindemaß und Typenschlüssel, die vor dem Kauf mit dem vorhandenen Anschluss verglichen werden sollten.
Artikel- und Vergleichsnummern
| Artikelnummer | RSF20S42 |
Technische Daten
| Marke | DNP |
| Serie | RS |
| Betriebstyp Schnellanschluss | Schraube |
| Betriebstyp Schnelltrenner | Schraube |
| Ventiltyp | Flach |
| Anschluss 1, Typ | Schnellkupplung |
| Anschluss 1, Typ - Aussengewinde/Innengewinde | Female |
| Gehäusegröße | 3/4 Inch |
| Anschluss 2, Typ - Stecker/Buchse | male |
| Anschluss 2, Gewindetyp | Metrisch |
| Anschluss 2, Gewindedurchmesser | M42 |
| Anschluss 2, Gewindesteigung | 2,00 mm |
| Anschluss 2, Typenschlüssel | 30S |
| Durchflussrate bei 2 bar | 120 l/min |
| Arbeitsdruck | 350 bar |
| Breakaway function | Nein |
| Decompression valve | Nein |
| Verriegelung Schnellanschluss | Gewinde |
| Berstdruck | 1000 bar |
| Min. Betriebstemperatur | -20 °C |
| Max. Betriebstemperatur | 100 °C |
| Schlüsselweite 1 | 55 mm |
| Schlüsselweite 2 | 60 mm |
| Schlüsselweite 3 | 46 mm |
| Coupling interface thread diameter | M54 |
| Coupling interface thread pitch | 4,00 mm |
| Coupling interface thread type | Metrisch |
| Größen-Code | BG 5 |
| Gesamtlänge | 129 mm |
| Anschlussgewindelänge Nr. 2 | 20 mm |
| Dichtungsmaterial | Nitrilkautschuk |
Lieferumfang
- 1 Stück
Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.
Kontaktformular
Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.
Infos zu unseren Versandtarifen finden Sie hier.
Häufig gestellte Fragen
Welcher Typenschlüssel und welches Gewinde hat der Anschluss 2?
Der Anschluss 2 hat den Typenschlüssel 30S und ein metrisches Gewinde M42 mit 2,00 mm Steigung.
Für welchen Arbeitsdruck und welche Temperaturen ist die Kupplungsmuffe ausgelegt?
Der Arbeitsdruck beträgt 350 bar, der Berstdruck 1000 bar. Der Einsatzbereich reicht von -20 °C bis 100 °C.
