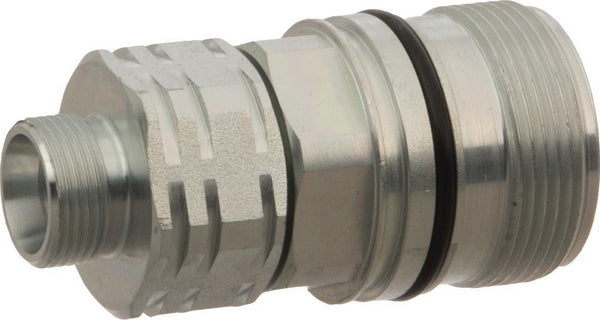

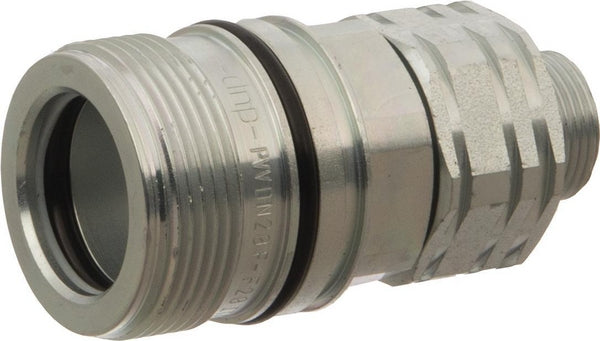

Diese Kupplungsmuffe der Serie SKS von DNP ist ein Markenprodukt mit Schraubverriegelung und Tellerventil für die Hydraulik. Mit Anschluss M22 x 1,50 mm, Typenschlüssel 15L und Gehäusegröße 3/4 Inch lässt sich vor dem Kauf prüfen, ob sie zu Ihrem Anschluss passt. Die Vergleichsnummer HS121L1522 hilft beim Abgleich mit bestehenden Teilen.
Artikel- und Vergleichsnummern
| Vergleichsnummern | HS121L1522 |
| Artikelnummer | SKSF16L22 |
Technische Daten
| Marke | DNP |
| Serie | SKS |
| Betriebstyp Schnellanschluss | Schraube |
| Betriebstyp Schnelltrenner | Schraube |
| Ventiltyp | Tellerventil |
| Anschluss 1, Typ | Schnellkupplung |
| Anschluss 1, Typ - Aussengewinde/Innengewinde | Female |
| Gehäusegröße | 3/4 Inch |
| Anschluss 2, Typ | Gewinde |
| Anschluss 2, Typ - Stecker/Buchse | male |
| Anschluss 2, Gewindetyp | Metrisch |
| Anschluss 2, Gewindedurchmesser | M22 |
| Anschluss 2, Gewindesteigung | 1,50 mm |
| Anschluss 2, Typenschlüssel | 15L |
| Durchflussrate bei 2 bar | 106 l/min |
| Arbeitsdruck | 300 bar |
| Breakaway function | Nein |
| Decompression valve | Nein |
| Verriegelung Schnellanschluss | Gewinde |
| Male probe collar diameter (mm) | 28 mm |
| Berstdruck | 1300 bar |
| ISO-Norm | 14541 |
| Maximaler Volumenstrom | 190 l/min |
| Min. Betriebstemperatur | -25 °C |
| Max. Betriebstemperatur | 100 °C |
| Schlüsselweite 1 | 36 mm |
| Coupling interface thread diameter | M42 |
| Coupling interface thread pitch | 2,00 mm |
| Coupling interface thread type | Metrisch |
| Größen-Code | BG 4 |
| Gesamtlänge | 80 mm |
Lieferumfang
- 1 Stück
Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.
Kontaktformular
Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.
Infos zu unseren Versandtarifen finden Sie hier.
Häufig gestellte Fragen
Welche Vergleichsnummer hat die Kupplungsmuffe?
Die Vergleichsnummer lautet HS121L1522.
Welchen Gewindeanschluss hat die Kupplungsmuffe?
Der Anschluss 2 ist ein metrisches Außengewinde M22 mit 1,50 mm Steigung, Typenschlüssel 15L.
Welchen Arbeitsdruck und Betriebstemperaturbereich hat die Kupplung?
Der Arbeitsdruck beträgt 300 bar, der Betriebstemperaturbereich reicht von -25 °C bis 100 °C.
