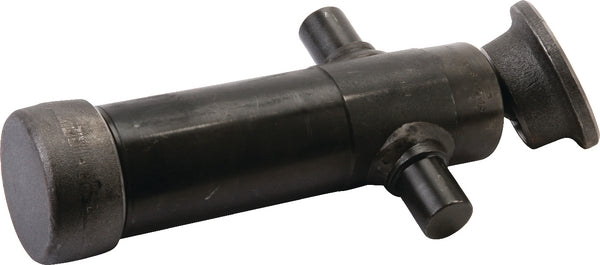

Dieser zweistufige Teleskopzylinder von Di Natale-Bertelli hat einen Hub von 455 mm und eine minimale Länge von 340 mm. Für die Auswahl entscheidend sind die maximale Kapazität von 5,2 t bei 180 bar, der Zylinderdurchmesser von 80,5 mm sowie die Montagebohrungen mit 40 mm am Zylinder und 45 mm an der Stange.
Artikel- und Vergleichsnummern
| Artikelnummer | TC2020 |
Technische Daten
| Marke | Di Natale-Bertelli |
| Anwendung | Teleskop |
| Max. Kapazität bei 180 Bar | 5,2 t |
| Hub | 455 mm |
| Min. Länge | 340 mm |
| Anzahl der Stufen | 2 |
| Montagetyp - zylinderseitiger Anschluss | Zapfen |
| Montagetyp - stangenseitiger Anschluss | Kugel |
| Maximaler Arbeitsdruck | 180 bar |
| Ölfüllmenge | 1,1 l |
| Stufe 1 Durchmesser | 46 mm |
| Stufe 2 Durchmesser | 61 mm |
| Max. Kapazität - Stufe 2 | 5,2 t |
| Max. Kolbengeschwindigkeit | 0,5 Mtr./sec |
| Durchmesser der Montagebohrung- Stangenverbindung | 45 mm |
| Durchmesser der Montagebohrung - Zylinderverbindung | 40 mm |
| Seitenwelle Durchmesser | 35 mm |
| Außendurchmesser | 80,5 mm |
| Kolben Oberflächenrauigkeits-Bereich | 0.05-0.15 µm |
| Vickers-Härte (HV) | HV5/12=500/550 |
| Montagebohrung Mitte zu Zylinderende Abstand | 240 mm |
| Zylindermaterial | Stahl S355J2+N |
| Gewicht | 15,5 kg |
| Außendurchmesser der Montagebuchse | 112 mm |
| Ölanschluss Gewindetyp | Metrisch |
| Ölanschluss Gewindedurchmesser | M18 |
| Ölanschlüsse Gewindesteigung | 1.50 mm |
| Ölanschluss Länge | 40 mm |
| Ölanschluss zu Stangenende Abstand | 140 mm |
| Dichtungsmaterial | Polyurethan |
| DIN-Norm | 1629 |
Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.
Kontaktformular
Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.
Infos zu unseren Versandtarifen finden Sie hier.
Häufig gestellte Fragen
Welchen Hub und welche Mindestlänge hat der Teleskopzylinder?
Der Hub beträgt 455 mm, die minimale Länge 340 mm.
Welche Montagemaße sind angegeben?
Die Montagebohrung am Zylinder hat 40 mm, die an der Stange 45 mm Durchmesser. Der Abstand von der Montagebohrung zum Zylinderende beträgt 240 mm.
