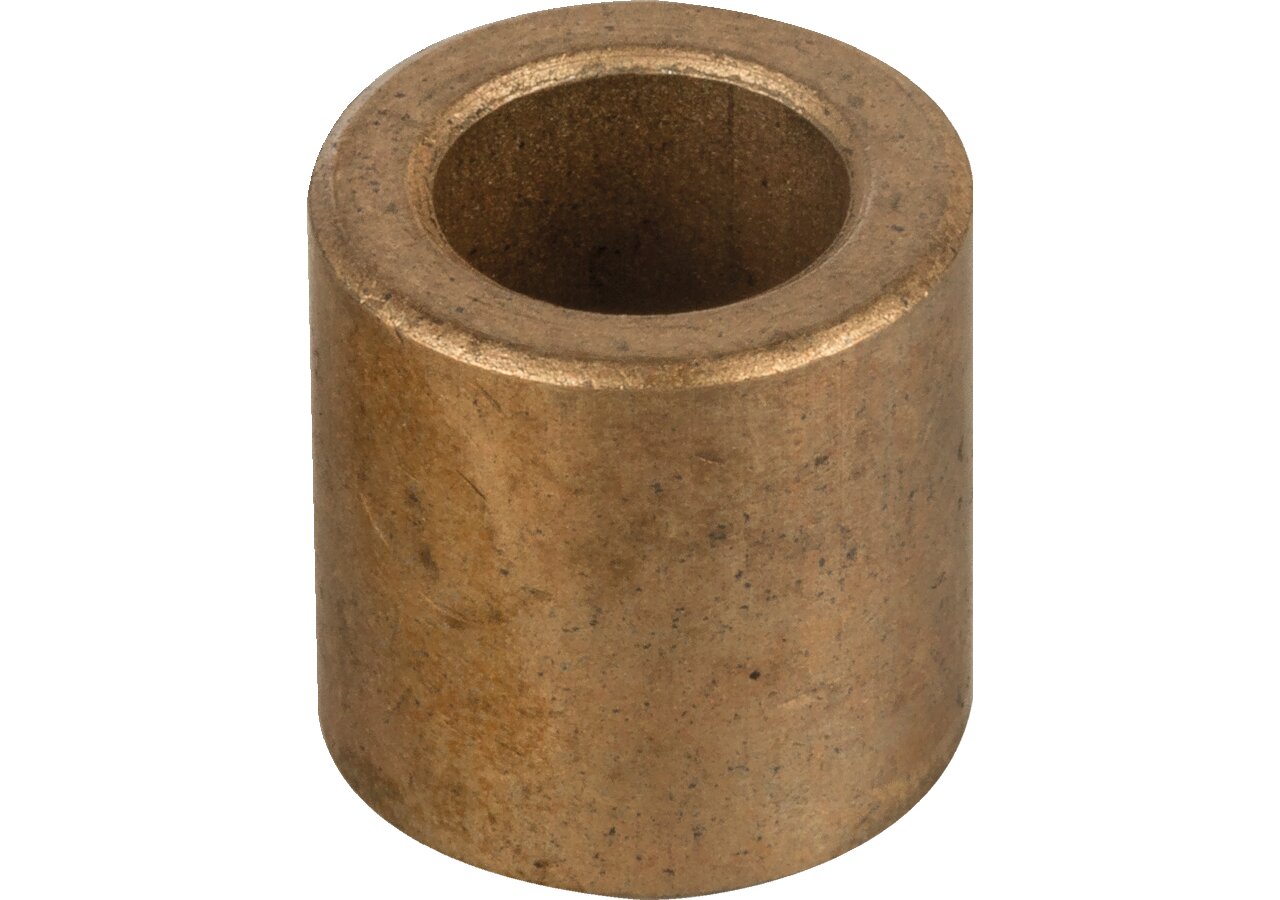

Diese wartungsfreie Zylinderbuchse aus Sinterbronze (CuSn10/SINT B50) hat 20 mm Innen-, 25 mm Außendurchmesser und eine Länge von 25 mm. Sie ist ein kompatibles Ersatzteil und für den Einbau in eine H7-Gehäusebohrung mit f7-Welle vorgesehen. Vor dem Kauf lohnt ein Blick auf die Maße, da der Einbau einen passenden Kalibrierdorn erfordert.
Artikel- und Vergleichsnummern
| Artikelnummer | 00188039 |
Technische Daten
| Außendurchmesser | 25 mm |
| Länge | 25 mm |
| Stärke | 2,5 mm |
| Innendurchmesser | 20 mm |
| Trägerwerkstoff | Bronze (CuSn10/SINT B50) |
| Wartungsaufwand | wartungsfrei |
| Spez. Belastbarkeit statisch | ≤ 50 N/mm² |
| Spez. Belastbarkeit dynamisch | ≤ 5 N/mm² |
| Gleitgeschwindigkeit | ≤ 6,0 m/s |
| Reibungswert | 0,05 bis 0,20 |
| Temperaturbelastung | -20 bis +100 °C |
| Max. PV-Wert | 1,6 N/mm² x m/s |
| Gehäusebohrung-ø | H7 |
| Buchsen-Innen-ø nach dem Einbau | H7 / H8 |
| Wellentoleranz | f7 |
| Werkstoff | Stahl, gehärtet oder ungehärtet, Rautiefe ≤ Rz 4 |
| Einpressdorn | Die Verwendung eines passenden Kalibrierdorns ist erforderlich. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich. |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welche Maße hat die Zylinderbuchse?
Der Innendurchmesser beträgt 20 mm, der Außendurchmesser 25 mm und die Länge 25 mm. Die Wandstärke liegt bei 2,5 mm.
Welche Gehäusebohrung und Welle sind vorgesehen?
Die Gehäusebohrung sollte H7 sein, die Welle f7. Nach dem Einbau ergibt sich eine Buchsen-Innenbohrung von H7 bzw. H8.
Muss die Buchse gewartet werden?
Nein, die Buchse ist wartungsfrei. Beim Einbau kann es erforderlich sein, die Außenflächen einzufetten.
