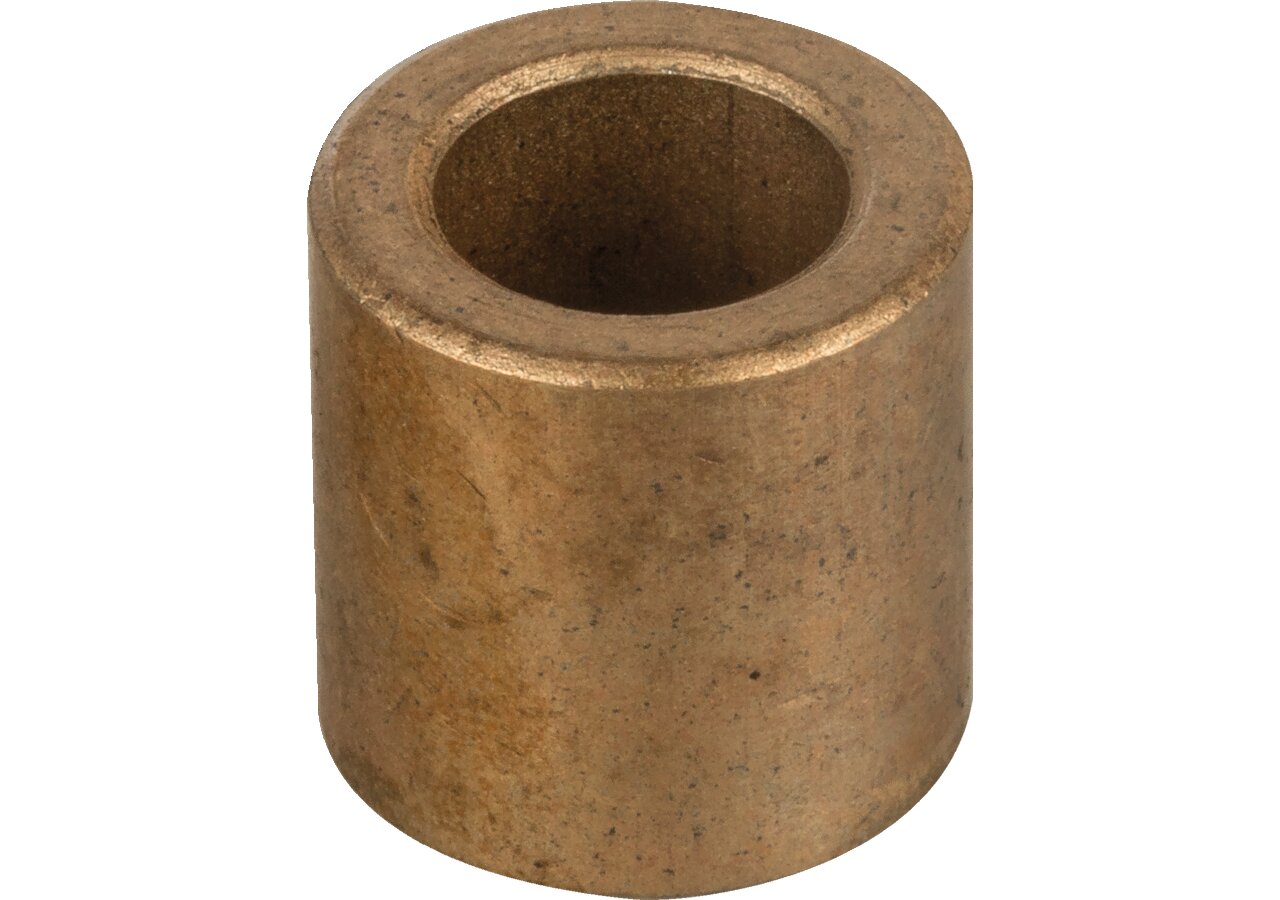

Diese wartungsfreie Zylinderbuchse aus Sinterbronze hat einen Innendurchmesser von 16 mm, einen Außendurchmesser von 20 mm und eine Länge von 25 mm. Vor dem Kauf sollten Sie vor allem diese Maße mit Ihrer Gehäusebohrung und Welle abgleichen, da die Buchse für die Passungen H7 im Gehäuse und f7 an der Welle ausgelegt ist.
Artikel- und Vergleichsnummern
| Artikelnummer | 00188036 |
Technische Daten
| Außendurchmesser | 20 mm |
| Länge | 25 mm |
| Stärke | 2 mm |
| Innendurchmesser | 16 mm |
| Trägerwerkstoff | Bronze (CuSn10/SINT B50) |
| Wartungsaufwand | wartungsfrei |
| Spez. Belastbarkeit statisch | ≤ 50 N/mm² |
| Spez. Belastbarkeit dynamisch | ≤ 5 N/mm² |
| Gleitgeschwindigkeit | ≤ 6,0 m/s |
| Reibungswert | 0,05 bis 0,20 |
| Temperaturbelastung | -20 bis +100 °C |
| Max. PV-Wert | 1,6 N/mm² x m/s |
| Gehäusebohrung-ø | H7 |
| Buchsen-Innen-ø nach dem Einbau | H7 / H8 |
| Wellentoleranz | f7 |
| Werkstoff | Stahl, gehärtet oder ungehärtet, Rautiefe ≤ Rz 4 |
| Einpressdorn | Die Verwendung eines passenden Kalibrierdorns ist erforderlich. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich. |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welche Maße hat die Zylinderbuchse?
Der Innendurchmesser beträgt 16 mm, der Außendurchmesser 20 mm und die Länge 25 mm, die Wandstärke liegt bei 2 mm.
Welche Passungen sind für den Einbau vorgesehen?
Die Gehäusebohrung ist für H7 ausgelegt, die Welle für f7, und der Innendurchmesser nach dem Einbau liegt bei H7 bzw. H8.
