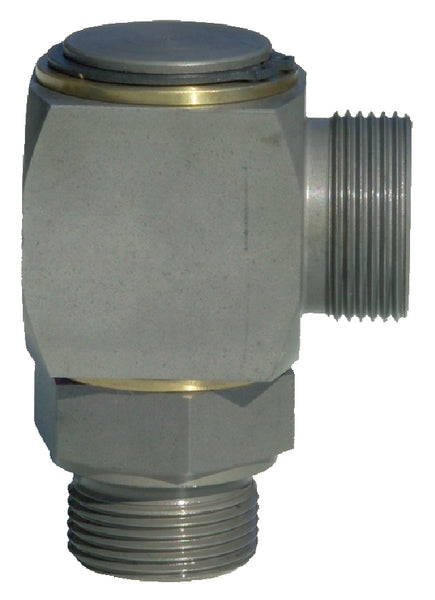

Diese 90°-Drehkupplung von Voss hat auf einer Seite einen Außengewindeanschluss M20 mit 12 mm Durchmesser und auf der anderen einen Anschluss M18. Beide Gewinde sind metrisch mit 1,50 mm Steigung. Für die Auswahl entscheiden vor allem die Gewindemaße M20 und M18 sowie der Abstand von 39 mm von Anschlussmitte bis Ende.
Artikel- und Vergleichsnummern
| Artikelnummer | DGWEV12SM18 |
Technische Daten
| Marke | Voss |
| Form | Bogen, 90° |
| Anschluss 1, Typ | Gewinde |
| Anschluss 1, Typ - Aussengewinde/Innengewinde | male |
| Anschluss 1 | 12S |
| Durchmesser Anschluss Nr1 mm | 12 mm |
| Anschluss 1, Gewindedurchmesser | M20 |
| Gewindelänge Anschluss Nr. 1 | 12 mm |
| Anschluss 1, Gewindesteigung | 1,50 mm |
| Anschluss 1, Gewindetyp | Metrisch |
| Schlüsselweite Anschluss Nr. 1 | 27,0 mm |
| Abstand Anschluss Mitte bis Ende | 39 mm |
| Anschluss 2, Typ | Gewinde |
| Anschluss 2, Gewindedurchmesser | M18 |
| Anschluss 2, Gewindesteigung | 1,50 mm |
| Anschluss 2, Schlüssel-/Schraubenschlüsselgröße | 24,0 mm |
| Abstand Anschluss | 23 mm |
| Abstand von Anschlussmitte zu Einsatz | 33,5 mm |
| DIN-Norm | 2401, 259, 2353, 228, 3852 |
| Körpergröße | 58,5 mm |
| Oberflächenbehandlung | Zink-Nickel |
| Max. Betriebsdruck | 400 bar |
| Norm | DIN 2353, Einschraubgewinde nach DIN-ISO 228 (R, DIN259), Dichtkante Form E nach DIN 3852 |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welche Gewindegrößen hat die Drehkupplung?
Anschluss 1 ist ein Außengewinde M20 mit 1,50 mm Steigung, Anschluss 2 ein Gewinde M18 mit 1,50 mm Steigung.
Welcher Maximaldruck ist angegeben?
Der maximale Betriebsdruck beträgt 400 bar.
