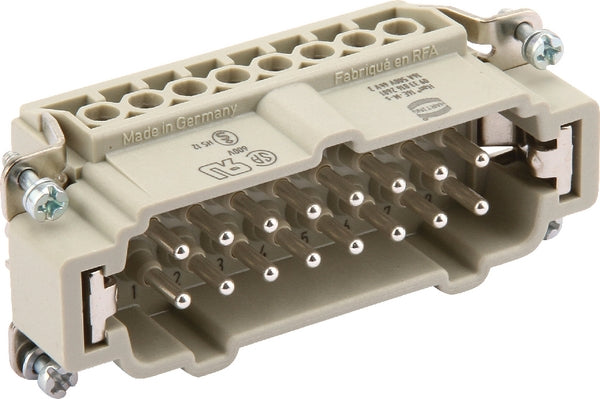

Dieser Stifteinsatz der Harting Serie HAN E mit 16 Polen und Schraubanschluss gehört zur Harting-Industriesteckverbindung und ist für Anwendungen mit 16 A Nennstrom und 500 V Nennspannung vorgesehen. Entscheidend für die Auswahl sind die Herstellernummer 09330162601, die 16 Pole mit 2,5 mm Steckkontaktdurchmesser und der anschließbare Leiterquerschnitt von 0,75 bis 2,50 mm².
Artikel- und Vergleichsnummern
| Herstellernummer | 09330162601 |
| EAN | 5713140572140 |
Technische Daten
| Marke | Harting |
| Anzahl der Leistungskontakte | 16 |
| Anzahl der Pole | 16 |
| Durchmesser Steckkontakt | 2,5 mm |
| Serie | HAN E |
| Material Steckverbindereinsatz | Polykarbonat |
| Nennspannung | 500 V |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Elektroanschlusstyp | Schraubverbindung |
| Material Kontaktfläche | Silver |
| Material des Kontakteinsatzes | Thermoplast |
| Kontakt zum Material | Andere Kupferlegierungen |
| Kontakteinsatz ohne Kontakte | Nein |
| Kontaktart | Stift |
| Nennstrom In | 16 A |
| Umgebungstemperatur | -40.0-125.0 °C |
| Betriebstemperatur | -40-125 °C |
| Rated surge voltage | 6 kV |
| Mit Drahtschutz | Ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.75-2.50 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75-2.50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75-2.50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75-2.50 mm² |
| Amerikanischer Kabelquerschnittscode | 18-14 |
| Entflammbarkeitsklasse des Isoliermaterials nach UL94 | V0 |
| Schutzleiter | Ja |
| Min. Anzahl der Einfügezyklen | 500 |
| Gehäuse | Niedrig / Hoch |
| Material | Polycarbonat |
| Modell | Schraubanschluss |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welcher Leiterquerschnitt kann angeschlossen werden?
Angeschlossen werden können Leiter von 0,75 bis 2,50 mm², sowohl ein- als auch mehrdrähtig sowie feindrähtig mit oder ohne Aderendhülse.
Für welchen Nennstrom und welche Nennspannung ist der Einsatz ausgelegt?
Der Nennstrom beträgt 16 A bei einer Nennspannung von 500 V.
