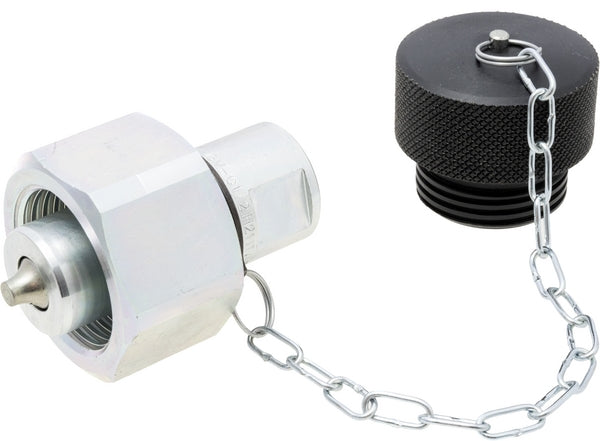

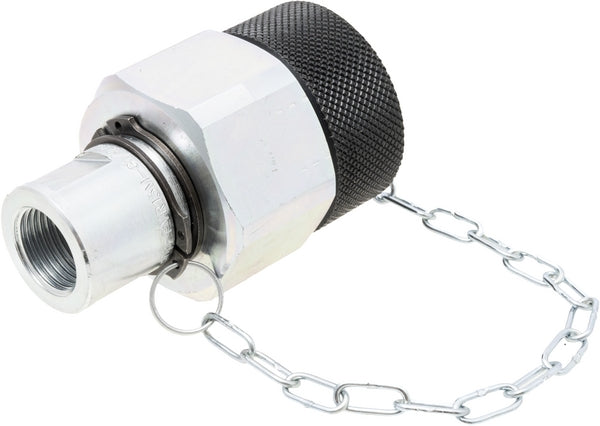

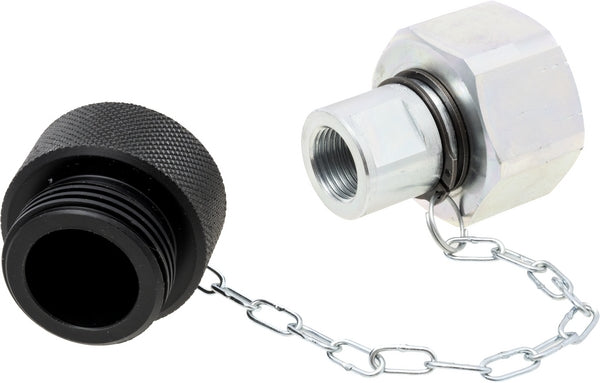

Dieser DNP Kupplungsstecker aus der Serie PVR hat auf Anschluss 2 ein Innengewinde 1/2 Zoll (BSPP, 14 Gewindegänge pro Zoll) und auf Anschluss 1 eine Schnellkupplung. Die Verriegelung erfolgt über das Gewinde, der Arbeitsdruck liegt bei 470 bar. Für die Auswahl sind vor allem Gewindetyp, Gewindegröße und der Arbeitsdruck entscheidend.
Artikel- und Vergleichsnummern
| Artikelnummer | PVR11313003C |
Technische Daten
| Marke | DNP |
| Serie | PVR |
| Betriebstyp Schnellanschluss | Schraube |
| Betriebstyp Schnelltrenner | Schraube |
| Ventiltyp | Tellerventil |
| Anschluss 1, Typ | Schnellkupplung |
| Anschluss 1, Typ - Aussengewinde/Innengewinde | male |
| Gehäusegröße | 1/2 Inch |
| Anschluss 2, Typ | Gewinde |
| Anschluss 2, Typ - Stecker/Buchse | Female |
| Anschluss 2, Gewindedurchmesser | 1/2 Inch |
| Anschluss Nr.2 Gewindegänge pro Zoll. | 14 |
| Anschluss 2, Gewindetyp | BSPP |
| Durchflussrate bei 2 bar | 45 l/min |
| Arbeitsdruck | 470 bar |
| Breakaway function | Nein |
| Decompression valve | Nein |
| Verriegelung Schnellanschluss | Gewinde |
| Male probe diameter (mm) | 26 mm |
| Außendurchmesser | 55 mm |
| Berstdruck | 1650 bar |
| Maximaler Volumenstrom | 85 l/min |
| Min. Betriebstemperatur | -25 °C |
| Max. Betriebstemperatur | 100 °C |
| Schlüsselweite 1 | 26 mm |
| Schlüsselweite 2 | 50 mm |
| Gesamtlänge | 70 mm |
| Dichtungsmaterial | Nitrilkautschuk |
| Material | Stahl |
| Oberflächenbehandlung | Verzinkt |
| Durchmesser Anschluss Nr1 mm | 26 mm |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welcher Gewindetyp hat der Innengewindeanschluss?
Der Anschluss 2 hat ein Innengewinde 1/2 Zoll im Gewindetyp BSPP mit 14 Gewindegängen pro Zoll.
Für welchen Arbeitsdruck ist der Kupplungsstecker ausgelegt?
Der Arbeitsdruck beträgt 470 bar, der Berstdruck 1650 bar.
