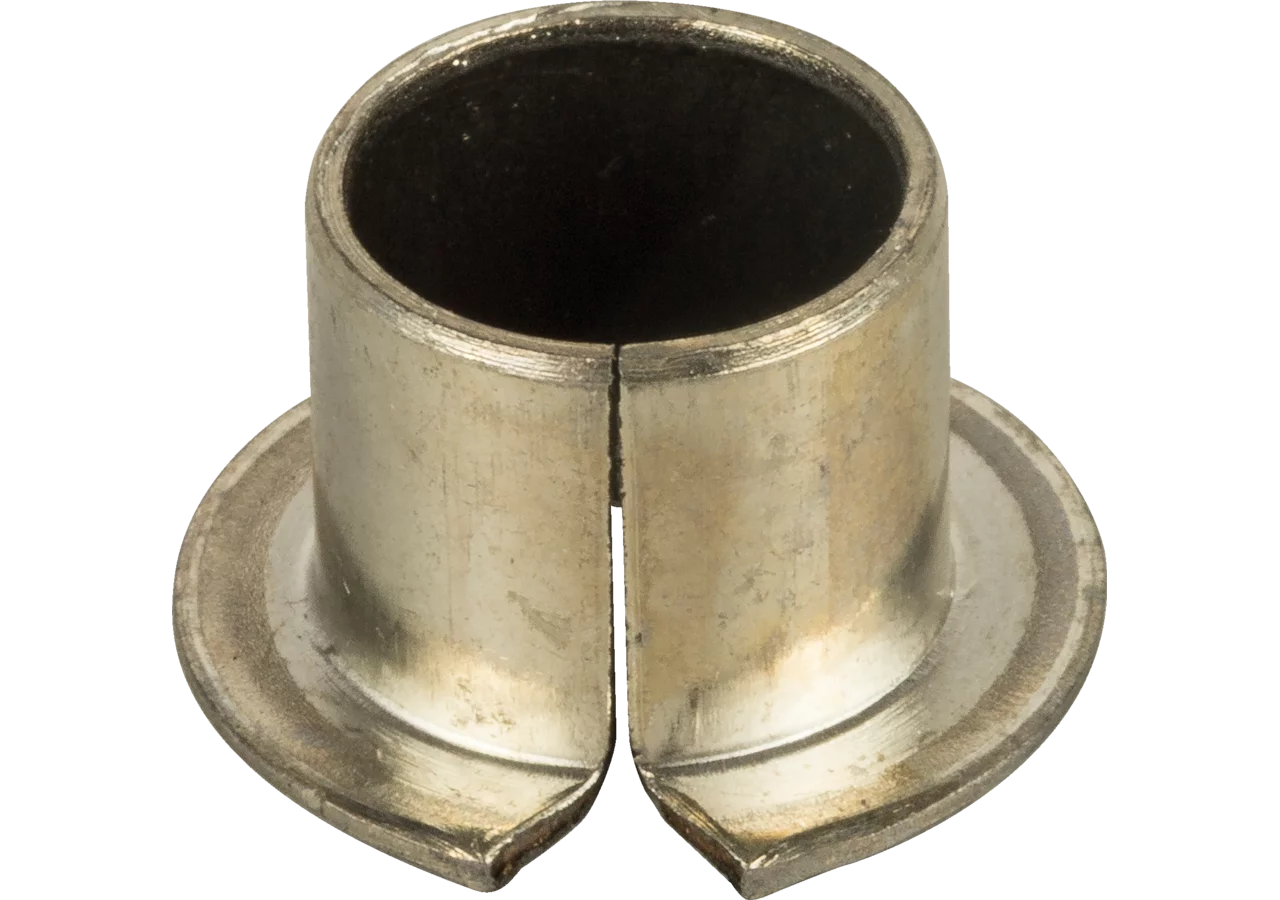

Die Bundbuchse TFB von GLT ist ein wartungsfreies Gleitlager mit Stahlträger, Sinterbronze-Zwischenschicht und PTFE-Gleitschicht. Sie hat 45 mm Innendurchmesser, 50 mm Außendurchmesser, 53 mm Außendurchmesser am Bund, 26 mm Länge und einen 2,5 mm starken Bund. Vor dem Kauf lohnt sich ein Blick auf den Innendurchmesser und die Gehäusebohrung (H7), um die Passung zu prüfen.
Artikel- und Vergleichsnummern
| Artikelnummer | 00188431 |
Technische Daten
| Marke | GLT |
| Außendurchmesser | 50 mm |
| Außendurchmesser D2 | 53 mm |
| Länge | 26 mm |
| Stärke | 2,5 mm |
| Stärke S2 | 2,5 mm |
| Innendurchmesser | 45 mm |
| Trägerwerkstoff | Stahl verzinnt (1.0330) |
| Zwischenschicht | Sinterbronze |
| Gleitfläche/Gleitschicht | PTFE |
| Wartungsaufwand | wartungsfrei |
| Spez. Belastbarkeit statisch | ≤ 250 N/mm² |
| Spez. Belastbarkeit dynamisch | ≤ 140 N/mm² |
| Gleitgeschwindigkeit | ≤ 2,5 m/s |
| Reibungswert | 0,02 bis 0,18 |
| Temperaturbelastung | – 200 bis + 280 °C |
| Max. PV-Wert | 1,8 N/mm² x m/s |
| Gehäusebohrung-ø | H7 |
| Buchsen-Innen-ø nach dem Einbau | H9 |
| Wellentoleranz | f7 |
| Werkstoff | Stahl, gehärtet oder ungehärtet, Rautiefe ≤ Rz 2 - 3 |
| Gehäusebohrung | Einbaufase, ca. 1,5 mm x 15 bis 45° |
| Welle | Einbaufase, 5 mm x 15°, Kanten gerundet. |
| Einpressdorn | Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich. |
| Einkleben | Der Kleber darf die Gleitfläche nicht berühren |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welche Maße hat die Bundbuchse?
Der Innendurchmesser beträgt 45 mm, der Außendurchmesser 50 mm und der Bund-Außendurchmesser 53 mm. Die Länge ist 26 mm, die Stärke S2,5 mm.
Muss die Bundbuchse geschmiert werden?
Nein, die Buchse ist wartungsfrei und hat eine PTFE-Gleitschicht.
Wie wird die Bundbuchse eingebaut?
Die Gehäusebohrung hat eine Einbaufase, die Welle ebenfalls. Ein passender Einpressdorn ist zweckmäßig, und die Außenflächen müssen eventuell beim Einbau gefettet werden. Beim Einkleben darf der Kleber die Gleitfläche nicht berühren.
