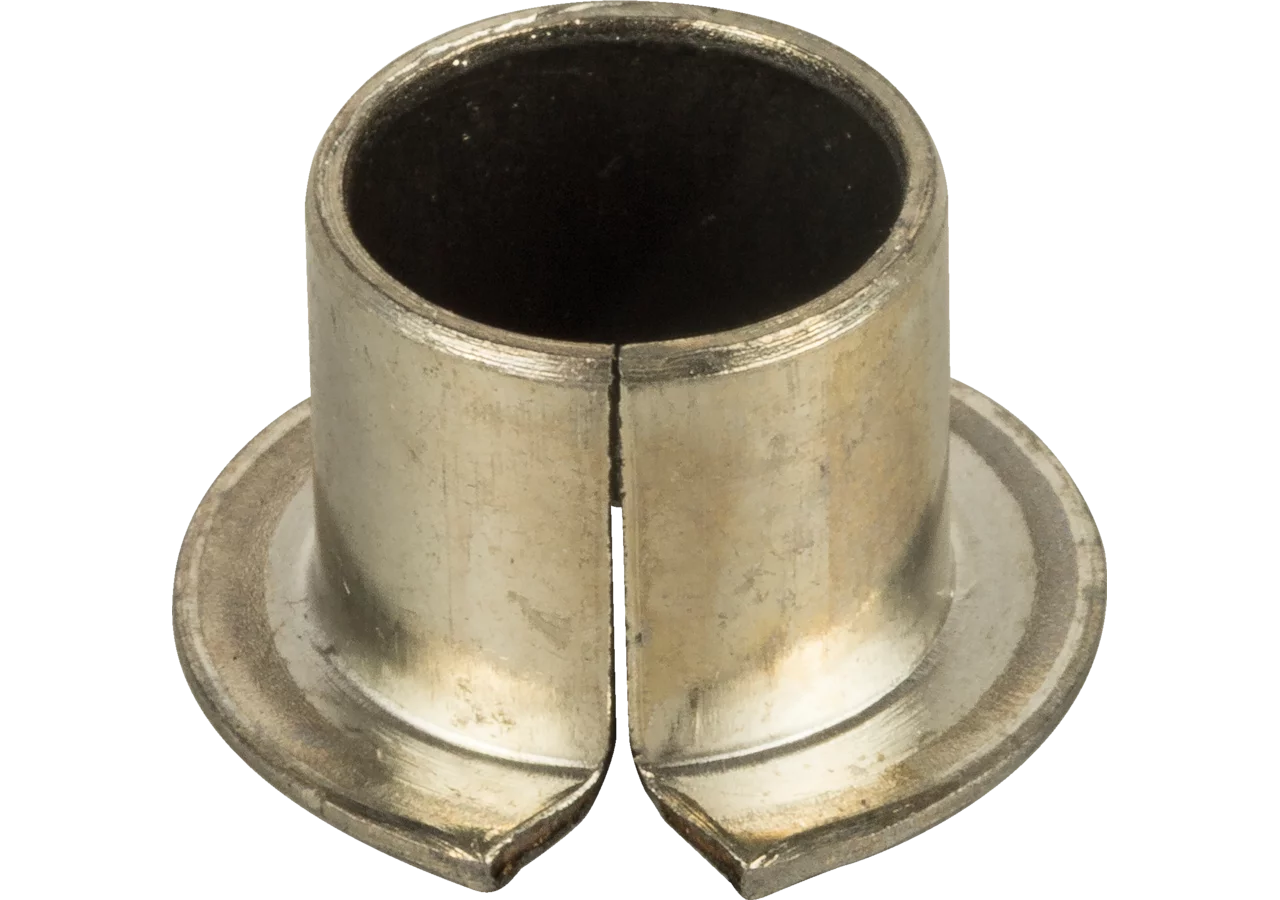

Diese wartungsfreie Bundbuchse von GLT hat einen Innendurchmesser von 45 mm, einen Außendurchmesser von 50 mm und eine Länge von 16 mm. Für die Auswahl entscheidend sind die Maße für Gehäusebohrung und Welle sowie die Belastbarkeit, die im Datenblatt angegeben ist.
Artikel- und Vergleichsnummern
| Artikelnummer | 00188432 |
Technische Daten
| Marke | GLT |
| Außendurchmesser | 50 mm |
| Außendurchmesser D2 | 53 mm |
| Länge | 16 mm |
| Stärke | 2,5 mm |
| Stärke S2 | 2,5 mm |
| Innendurchmesser | 45 mm |
| Trägerwerkstoff | Stahl verzinnt (1.0330) |
| Zwischenschicht | Sinterbronze |
| Gleitfläche/Gleitschicht | PTFE |
| Wartungsaufwand | wartungsfrei |
| Spez. Belastbarkeit statisch | ≤ 250 N/mm² |
| Spez. Belastbarkeit dynamisch | ≤ 140 N/mm² |
| Gleitgeschwindigkeit | ≤ 2,5 m/s |
| Reibungswert | 0,02 bis 0,18 |
| Temperaturbelastung | – 200 bis + 280 °C |
| Max. PV-Wert | 1,8 N/mm² x m/s |
| Gehäusebohrung-ø | H7 |
| Buchsen-Innen-ø nach dem Einbau | H9 |
| Wellentoleranz | f7 |
| Werkstoff | Stahl, gehärtet oder ungehärtet, Rautiefe ≤ Rz 2 - 3 |
| Gehäusebohrung | Einbaufase, ca. 1,5 mm x 15 bis 45° |
| Welle | Einbaufase, 5 mm x 15°, Kanten gerundet. |
| Einpressdorn | Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich. |
| Einkleben | Der Kleber darf die Gleitfläche nicht berühren |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welche Maße hat die Bundbuchse?
Der Innendurchmesser beträgt 45 mm, der Außendurchmesser 50 mm, der Bunddurchmesser 53 mm und die Länge 16 mm.
Welche Passungen sind für den Einbau vorgesehen?
Die Gehäusebohrung ist für H7 ausgelegt, die Welle für f7, der Innendurchmesser nach dem Einbau für H9.
