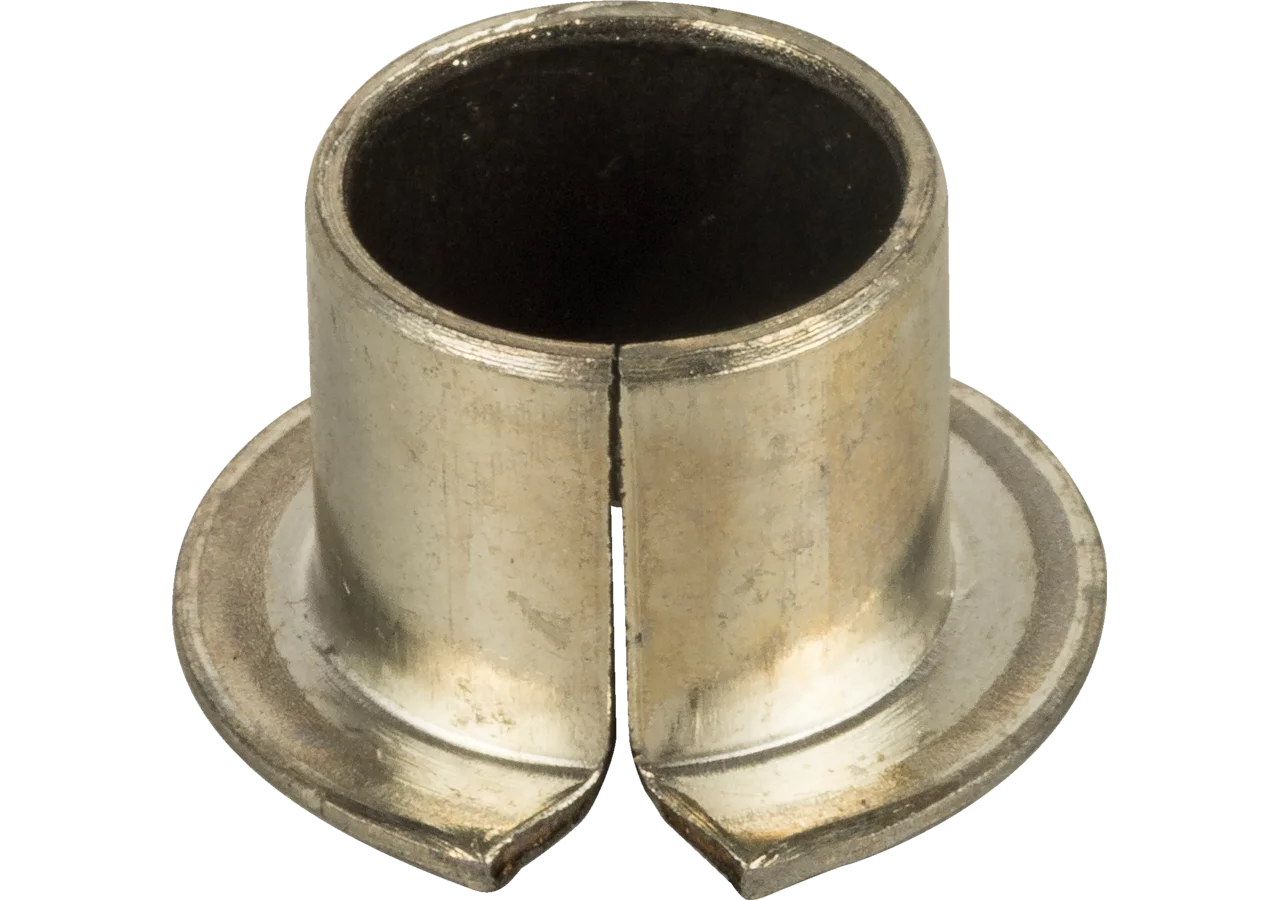

Diese Bundbuchse ist ein wartungsfreies Gleitlager mit Stahlträger und PTFE-Gleitschicht und eignet sich für den Einbau in Gehäusebohrungen von 42 mm Außendurchmesser. Entscheidend für die Auswahl sind die Maße 30 mm Innendurchmesser, 34 mm Außendurchmesser und 32 mm Länge sowie die Passungen Gehäusebohrung H7 und Welle f7.
Artikel- und Vergleichsnummern
| Artikelnummer | 00188435 |
Technische Daten
| Marke | GLT |
| Außendurchmesser | 34 mm |
| Außendurchmesser D2 | 42 mm |
| Länge | 32 mm |
| Stärke | 2 mm |
| Stärke S2 | 2 mm |
| Innendurchmesser | 30 mm |
| Trägerwerkstoff | Stahl verzinnt (1.0330) |
| Zwischenschicht | Sinterbronze |
| Gleitfläche/Gleitschicht | PTFE |
| Wartungsaufwand | wartungsfrei |
| Spez. Belastbarkeit statisch | ≤ 250 N/mm² |
| Spez. Belastbarkeit dynamisch | ≤ 140 N/mm² |
| Gleitgeschwindigkeit | ≤ 2,5 m/s |
| Reibungswert | 0,02 bis 0,18 |
| Temperaturbelastung | – 200 bis + 280 °C |
| Max. PV-Wert | 1,8 N/mm² x m/s |
| Gehäusebohrung-ø | H7 |
| Buchsen-Innen-ø nach dem Einbau | H9 |
| Wellentoleranz | f7 |
| Werkstoff | Stahl, gehärtet oder ungehärtet, Rautiefe ≤ Rz 2 - 3 |
| Gehäusebohrung | Einbaufase, ca. 1,5 mm x 15 bis 45° |
| Welle | Einbaufase, 5 mm x 15°, Kanten gerundet. |
| Einpressdorn | Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich. |
| Einkleben | Der Kleber darf die Gleitfläche nicht berühren |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welche Maße hat die Bundbuchse?
Innendurchmesser 30 mm, Außendurchmesser 34 mm, Bunddurchmesser 42 mm und Länge 32 mm. Die Wandstärke beträgt 2 mm.
Für welche Passungen ist die Buchse ausgelegt?
Die Gehäusebohrung sollte H7 sein, die Welle f7. Nach dem Einbau ergibt sich am Innendurchmesser eine Toleranz H9.
