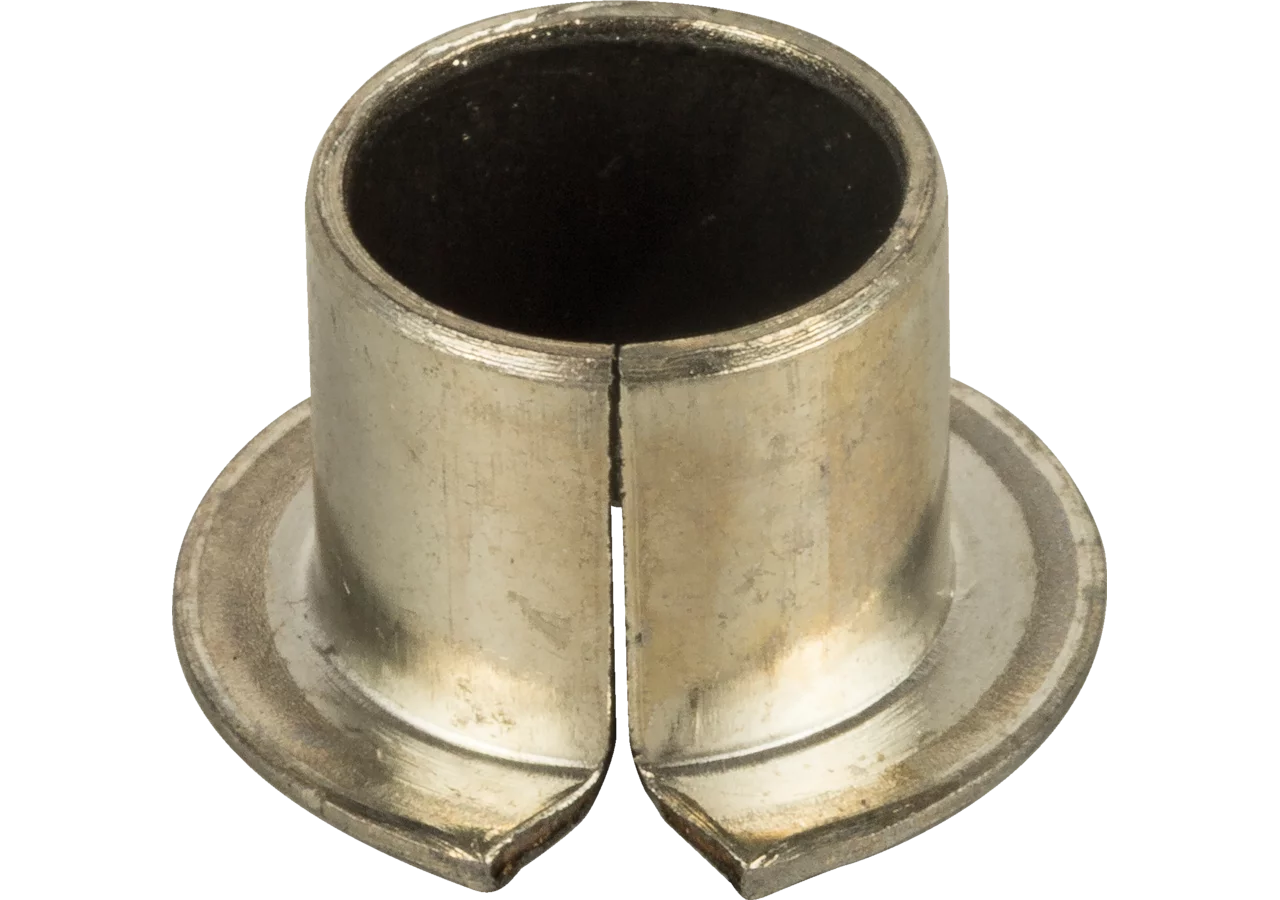

Die Bundbuchse TFB von GLT ist ein wartungsfreies Gleitlager mit Stahlträger, Sinterbronze-Zwischenschicht und PTFE-Gleitschicht. Mit 24 mm Innen-, 27 mm Außendurchmesser und 21,5 mm Länge passt sie in Gehäusebohrungen mit H7-Toleranz für Wellen mit f7-Toleranz.
Artikel- und Vergleichsnummern
| Artikelnummer | 00188439 |
Technische Daten
| Marke | GLT |
| Außendurchmesser | 27 mm |
| Außendurchmesser D2 | 35 mm |
| Länge | 21,5 mm |
| Stärke | 1,5 mm |
| Stärke S2 | 1,5 mm |
| Innendurchmesser | 24 mm |
| Trägerwerkstoff | Stahl verzinnt (1.0330) |
| Zwischenschicht | Sinterbronze |
| Gleitfläche/Gleitschicht | PTFE |
| Wartungsaufwand | wartungsfrei |
| Spez. Belastbarkeit statisch | ≤ 250 N/mm² |
| Spez. Belastbarkeit dynamisch | ≤ 140 N/mm² |
| Gleitgeschwindigkeit | ≤ 2,5 m/s |
| Reibungswert | 0,02 bis 0,18 |
| Temperaturbelastung | – 200 bis + 280 °C |
| Max. PV-Wert | 1,8 N/mm² x m/s |
| Gehäusebohrung-ø | H7 |
| Buchsen-Innen-ø nach dem Einbau | H9 |
| Wellentoleranz | f7 |
| Werkstoff | Stahl, gehärtet oder ungehärtet, Rautiefe ≤ Rz 2 - 3 |
| Gehäusebohrung | Einbaufase, ca. 1,5 mm x 15 bis 45° |
| Welle | Einbaufase, 5 mm x 15°, Kanten gerundet. |
| Einpressdorn | Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich. |
| Einkleben | Der Kleber darf die Gleitfläche nicht berühren |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welche Maße hat die Bundbuchse?
Der Innendurchmesser beträgt 24 mm, der Außendurchmesser D27 mm, der Bund-Außendurchmesser 35 mm und die Länge 21,5 mm.
Welche Toleranzen sind für den Einbau vorgesehen?
Die Gehäusebohrung sollte H7 haben, die Welle f7. Nach dem Einbau ergibt sich für die Buchse ein Innen-ø mit H9-Toleranz.
Muss die Bundbuchse geschmiert werden?
Nein, die Buchse ist wartungsfrei.
