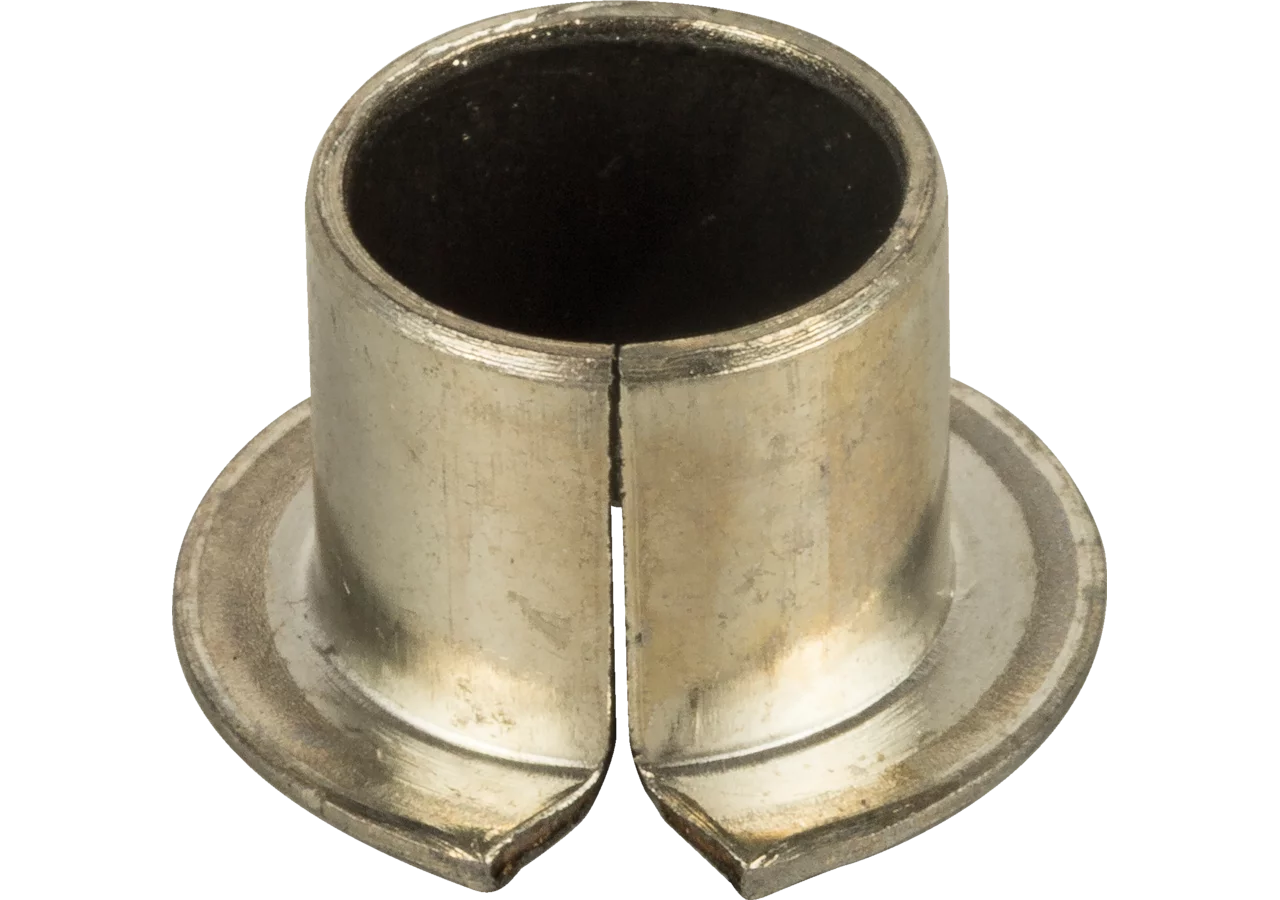

Diese wartungsfreie Bundbuchse aus Stahl mit PTFE-Gleitschicht hat einen Innendurchmesser von 18 mm, einen Außendurchmesser von 20 mm und eine Länge von 12 mm. Der Bund hat einen Durchmesser von 26 mm. Für die Auswahl sind vor allem diese Maße sowie die Passung in der Gehäusebohrung (H7) und auf der Welle (f7) entscheidend.
Artikel- und Vergleichsnummern
| Artikelnummer | 00188149 |
Technische Daten
| Außendurchmesser | 20 mm |
| Außendurchmesser D2 | 26 mm |
| Länge | 12 mm |
| Stärke | 1 mm |
| Stärke S2 | 1 mm |
| Innendurchmesser | 18 mm |
| Trägerwerkstoff | Stahl verzinnt (1.0330) |
| Zwischenschicht | Sinterbronze |
| Gleitfläche/Gleitschicht | PTFE |
| Wartungsaufwand | wartungsfrei |
| Spez. Belastbarkeit statisch | ≤ 250 N/mm² |
| Spez. Belastbarkeit dynamisch | ≤ 140 N/mm² |
| Gleitgeschwindigkeit | ≤ 2,5 m/s |
| Reibungswert | 0,02 bis 0,18 |
| Temperaturbelastung | – 200 bis + 280 °C |
| Max. PV-Wert | 1,8 N/mm² x m/s |
| Gehäusebohrung-ø | H7 |
| Buchsen-Innen-ø nach dem Einbau | H9 |
| Wellentoleranz | f7 |
| Werkstoff | Stahl, gehärtet oder ungehärtet, Rautiefe ≤ Rz 2 - 3 |
| Gehäusebohrung | Einbaufase, ca. 1,5 mm x 15 bis 45° |
| Welle | Einbaufase, 5 mm x 15°, Kanten gerundet. |
| Einpressdorn | Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich. |
| Einkleben | Der Kleber darf die Gleitfläche nicht berühren |
Lieferumfang
- 1 Stück
Of course, we also have the right spare parts for every product we offer in our online shop. If you need a specific spare part or are looking for something specific, please feel free to contact us using the contact form .
Contact form
Please note that deliveries outside the European Union (EU) may incur additional customs and import duties. These fees are levied by the customs authorities of the receiving country and are not included in the shipping costs we charge.
Häufig gestellte Fragen
Welche Maße hat die Bundbuchse?
Der Innendurchmesser beträgt 18 mm, der Außendurchmesser D20 mm, der Bund-Außendurchmesser D26 mm und die Länge 12 mm.
Welche Passung wird für Gehäuse und Welle benötigt?
Die Gehäusebohrung sollte H7 sein, die Welle f7, der Buchsen-Innendurchmesser nach dem Einbau H9.
